Système multicircuits modulaireDIO (MTX-014)
Module 4 entrées TOR + 2 sorties, RS485
4 entrées contact sec2 sortiesComptage d'impulsions
Schéma de principe
Disjoncteur (OF / SD) · capteur TOR→DIO→RS485 Modbus RTU→G30 · GTB

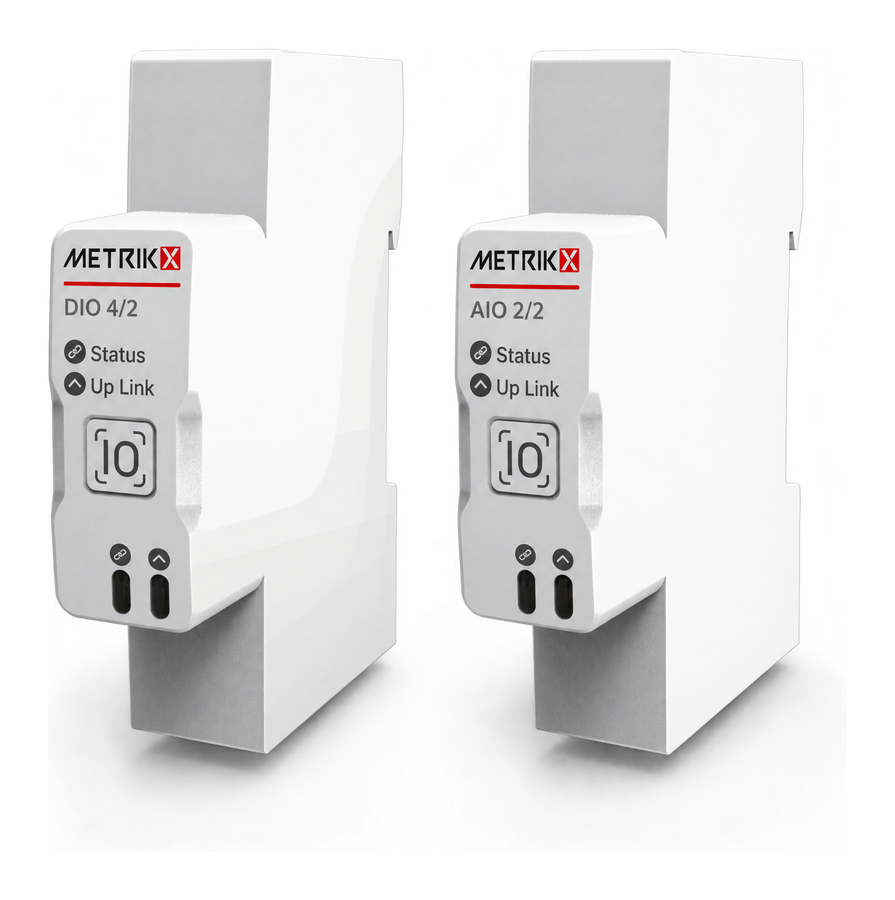

Photo : DIO 4/2 (à gauche) et sa variante analogique AIO 2/2 (à droite).
| Entrées | 4 entrées contact sec (signal passif) |
|---|---|
| Fonctions des entrées | État des disjoncteurs (OF, SD) ou d'un équipement, comptage d'impulsions |
| Sorties | 2 sorties de commande |
| Communication | RS485 Modbus RTU |
| Montage | Rail DIN 35 mm |
| Variante | Module analogique AIO-2/2 : 2 entrées 4-20 mA (0-10 V programmable) + 2 sorties 0/4-20 mA |
Applications
- Supervision de l'état des disjoncteurs
- Ouverture de porte de tableau
- Report d'alarme incendie
- Délestage, commande d'éclairage
