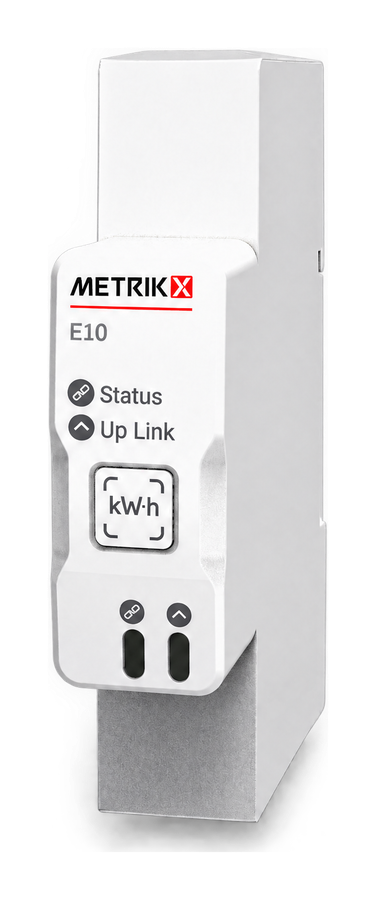

Système multicircuits modulaireE10 (MTX-011)
Module de comptage triphasé à TC ouvrants, jusqu'à 600 A
Jusqu'à 600 ATC ouvrantsMulti-tarifs
Schéma de principe
Départ forte intensité→TC CTO→E10→Bus RJ12→V10 · G30

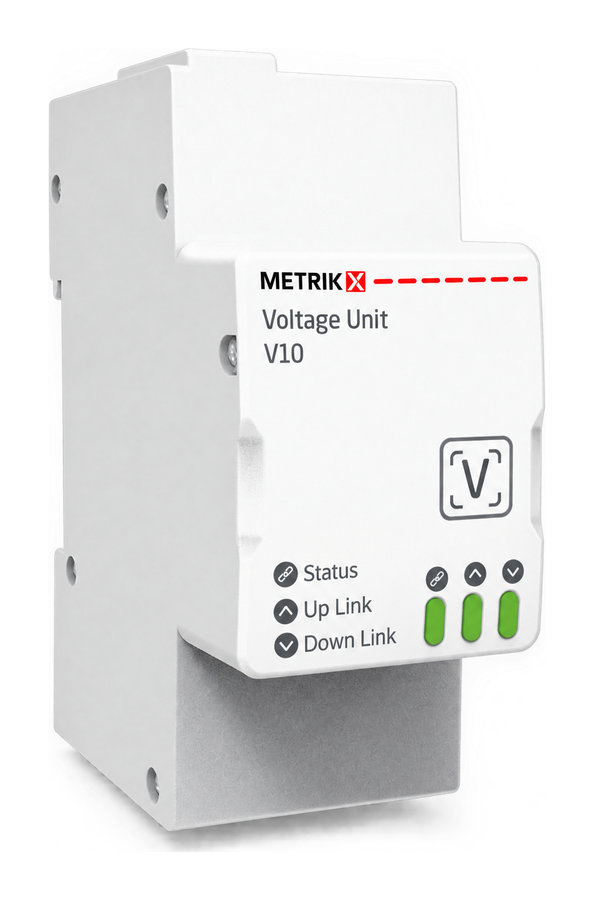

Mesure par module de tension V10 + capteurs sur bus RJ12 : jusqu'à 20 modules de courant par V10, remontée RS485 Modbus RTU vers la passerelle G30.

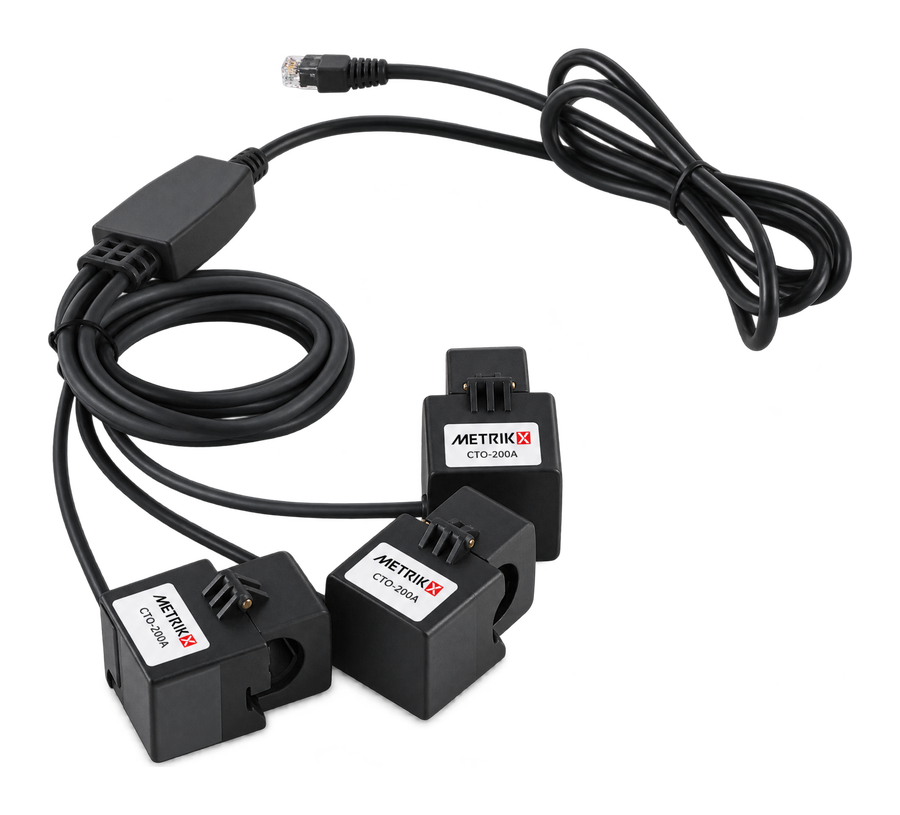

| Mesure | Triphasée, avec TC ouvrants CTO raccordés par RJ45, reconnaissance automatique des TC |
|---|---|
| Plage | Jusqu'à 600 A avec les TC CTO ; TC traditionnels 5 A via l'adaptateur CTO-5A |
| Précision | Classe 0,5 (module seul), classe 1,0 avec TC (IEC 62053-21 / 62053-22) |
| Mesures | Tensions, courants, fréquence, P, Q, S, PF ; énergies active et réactive importées et exportées, énergie apparente |
| Tarifs | Comptage multi-tarifs |
| Raccordement | Bus RJ12 vers le module de tension V10 |
| Encombrement | 18 mm, rail DIN 35 mm |
Applications
- Arrivées TGBT
- Transformateurs
- Groupes électrogènes
- Chaufferies et CTA
